一、透射电镜简介

透射电子显微镜（Transmission electron microscope，缩写TEM），简称透射电镜，可以看到在光学显微镜下无法看清的小于0.2um的细微结构，这些结构称为亚显微结构或超微结构。要想看清这些结构，就必须选择波长更短的光源，以提高显微镜的分辨率。1932年Ruska发明了以电子束为光源的透射电子显微镜，电子束的波长要比可见光和紫外光短得多，并且电子束的波长与发射电子束的电压平方根成反比，也就是说电压越高波长越短。电子显微镜的理论分辨率（约0.1纳米）远高于光学显微镜的分辨率（约200纳米），放大倍数为几万～百万倍。

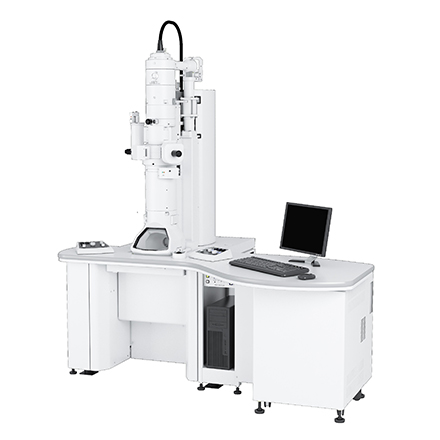

我们采用的是JEOL公司  JEM1400型透射电镜，搭载EMSIS品牌，XAROSA型，分辨率：5120x3840，2000万像素coms相机，比CCD相机感光度更高，拥有多年的丰富经验，可以提供从实验设计、取材、电镜检测、数据分析注解等全方位服务，样品检测结果照片质量高、数量多、周期短。

二、原理流程

电子显微镜与光学显微镜的成像原理基本一样，所不同的是前者用电子枪发射的电子束作光源，用电磁场作透镜，放大倍数最高可达近百万倍、由照明系统、成像系统、真空系统、记录系统、电源系统5部分构成。由于电子束的穿透力很弱，因此用于电镜的标本须制成厚度约50nm左右的超薄切片。电子显微镜是把经加速和聚集的电子束投射到非常薄的样品上，电子与样品中的原子碰撞而改变方向，从而产生立体角散射。散射角的大小与样品的密度、厚度相关，因此可以形成明暗不同的影像，影像将在放大、聚焦后在成像器件（如荧光屏、胶片、以及感光耦合组件）上显示出来。

透射电子显微镜的成像原理可分为三种情况：

吸收像：当电子射到质量、密度大的样品时，主要的成相作用是散射作用。样品上质量厚度大的地方对电子的散射角大，通过的电子较少，像的亮度较暗。早期的透射电子显微镜都是基于这种原理。

衍射像：电子束被样品衍射后，样品不同位置的衍射波振幅分布对应于样品中晶体各部分不同的衍射能力，当出现晶体缺陷时，缺陷部分的衍射能力与完整区域不同，从而使衍射波的振幅分布不均匀，反映出晶体缺陷的分布。

相位像：当样品薄至100Å以下时，电子可以穿过样品，波的振幅变化可以忽略，成像来自于相位的变化。

三、透射电镜的应用

透射电子显微镜在材料科学 、生物学上应用较多。常规动物的：心、肝、肺、海马、肾、子宫、皮肤、肿瘤组织、睾丸、视网膜、胰腺、悬浮细胞、贴壁细胞。植物：叶片、根、果实、愈伤组织。真菌、真菌侵染、细菌、蓝藻、病毒。凋亡、焦亡、铁死亡、自噬、吞噬纳米粒子、各种特殊组织结构检测定位等，以及三维重构、钙离子定位、双锇固定、硝酸镧示踪、病毒空壳率、外泌体鉴定（金标准）等一些特殊应用。




四、交付内容


• 1、拍摄原图；
• 2、相关报告。
